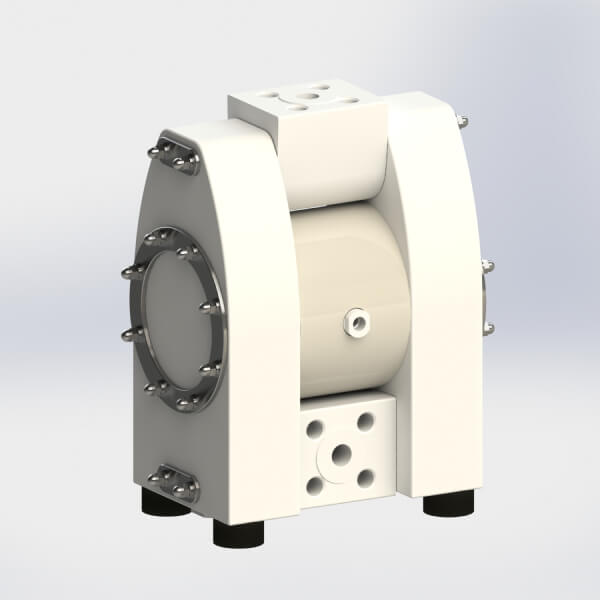

Almatec AHD和AHS系列用于高压应用的AODD泵

Almatec®AHD和AHS系列气动双隔膜(AODD)泵经过特殊设计,可在高达15 bar(218 psig)的高压应用中提供安全的运行。这些泵的典型应用是压滤机加料

AHD系列泵使用内部增压器,同时具有众所周知的Almatec环紧结构。AHD中的“ D”代表双工,这意味着在内部增压阶段,驱动压力的增强大于2:1。最大驱动压力为7 bar(100 psig),AHD可以将排出压力提高到15 bar(218 psig)。AHD系列泵有三种尺寸(AHD 15、25和40),最大容量为4、10和20 m3 / h(17、44和87 gpm)。

AHS系列泵不包括内部增压器,其外壳极为坚固,适用于较高的排放压力。AHS中的“ S”代表单工,表示驱动压力以1:1的比例传递到介质。这使得AHS系列非常适合重载条件下的各种应用-从低排放压力到高达15 bar(218 psig)的高压应用。由于驱动/排出压力的比例为1:1,因此必须从压缩机本身或Almatec也提供的外部增压器中提供相应的气压。AHS泵有两种尺寸(AHS 15和25)。

需要15 bar(218 psig)的高排气压力的用户–无论是带有内部压力传递的AHD泵还是通过外部增压器达到排气压力的AHS泵–都可以放心使用请注意,泵是专门为此类压力范围而设计的,无需通过外部加强件将其固定在一起。

Almatec AHD和AHS系列用于高压应用的AODD泵

功能一览

  • 坚固耐用的聚乙烯防腐蚀耐磨外壳,用于重型应用
  • 双作用操作原理
  • 创新的环紧结构,确保泵的高安全性
  • 压滤机进料的自动压力/体积调节
  • 空运转,超压和速度控制不需要控制或安全元件
  • 在整个容量范围内安全运行,没有过压风险
  • 没有驱动器,旋转部件或轴封
  • 自吸和空运行能力
  • 易于启动
  • 可压缩驱动介质轻柔地移动
  • 尺寸紧凑
  • 专门开发的重型隔膜,使用寿命长
  • 集成式消声器
  • 吸入口和排出口的水平或垂直位置
  • 免维护的PERSWINGP®空气控制系统,无死角

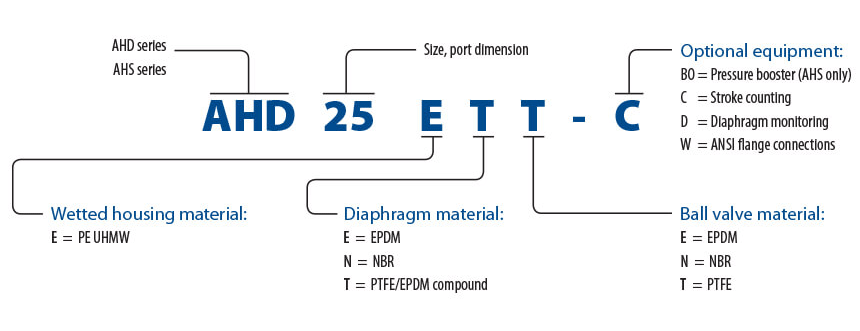

材质

PART MATERIALS
Wetted Housing PE
Non-Wetted Center Block PA
Diaphragms EPDM, PTFE/EPDM, NBR
Ball Valves EPDM, PTFE, NBR


Technical Data

  AHD SERIES AHS SERIES
PUMP SIZE AHD 15 AHD 25 AHD 40 AHS 15 AHS 25
Dimensions mm (in.) Width 312 (12.3) 422 (16.6) 539 (21.2) 266 (10.5) 336 (13.2)
Depth 177 (7.0) 256 (10.1) 291 (11.5) 177 (7.0) 256 (10.1)
Height 336 (13.2) 412 (16.2) 544 (21.4) 336 (13.2) 412 (16.2)
Flange connections DIN or ANSI 15 (1/2") 25 (1") 40 (1-1/2") 15 (1/2") 25 (1")
Air connection BSP 1/4" 1/2" 1/2" 1/4“ 1/4“
Weight kg (lb) 11 (24) 24 (53) 53 (117) 9 (20) 19 (42)
Max. particle size of solids mm (in.) 4 (0.16) 5 (0.20) 8 (0.31) 4 (0.16) 5 (0.20)
Suction lift, dry
– EPDM/NBR ball valves
– PTFE ball valves

mWC (ft)

2 (6.6)
1.5 (4.9)

3.5 (11.5)
2 (6.6)

3.5 (11.5)
2 (6.6)

2 (6.6)
1.5 (4.9)

2.5 (8.2)
1.5 (4.9)
Suction lift, wet mWC (ft) 9.5 (31.2) 9.5 (31.2) 9.5 (31.2) 9.5 (31.2) 9.5 (31.2)
Max. driving and operating pressure bar (psig) 7 (100) 7 (100) 7 (100) 15 (218) 15 (218)
Max. operating temperature °C (°F) 70 (158) 70 (158) 70 (158) 70 (158) 70 (158)
Max Capacities m³/h (gpm) 4 (17) 10 (44) 20 (87) 4 (17) 8 (35)
